油冷機安裝使用注意事項

發布時間：2023-05-24 16:20:49點擊：109

【負荷】建議按滿負荷工作狀態下的發熱量*1.2選型。

【接線】產品電源接線、外控開關接口、報警輸出接口，標準配置為接線端子。

如若使用航空插座或矩形插座，請在訂貨時說明。

【電源】連接的電源制式需與樣本一致，如不一致需在設計及訂貨時說明。

【報警】提供一對無源常開觸點作為報警輸出接口。

【管路】外部管路通徑應與油冷卻機通徑相符，油管及接頭承壓必須≥1.6MPa。

【阻力】管路連接時，盡量減少彎頭，外部管路阻力必須≤0.3MPa。

【吸油】進油口真空度請保持在0.03MPa以內，距離較遠時油泵外置安裝于油箱附近.

【油泵】若油泵外配，需提供一對常開無源觸點與主機連鎖，且流量要按樣本匹配。

【閥門】建議進出油口加裝大通徑閘閥或蝶閥，便于檢修。

【雜質】油液中不允許有大于50微米的雜質，或者絲狀物質。

【通風】對應各機型，保留足夠的吸排風空間及檢修空間。

【環境】通風良好，無粉塵及腐蝕性氣霧；無日曬雨淋，無熱輻射，無振動。

【高溫】環境溫度超過35℃時需加大安全系數，大于43℃時需要特殊設計。

【位置】當油冷卻機放置于機器上方時，夏季制冷量將會衰減20%左右，請另加設計余量 20% 左右。

【介質】禁止使用水及水溶性液體、易燃性液體、腐蝕性液體。

【油號】油號：標準設計為46#油號，超標準需要說明。

【油溫】最佳使用油溫30-50℃，建議低于15℃時停止運行油泵。

【過濾】建議吸油口加100-200目鋼絲過濾器。

【固定】外部油管需要在支架上固定，避免將重量壓在油冷卻機上，導致泄漏。

【避震】進出油口需軟管連接，避免外部振動傳至油冷卻機內部。

【接口】油冷卻機進油口盡量遠離熱油出口，出油口盡量靠近熱油出口。

【注意】外接管徑（包括接頭的通徑）應≥冷油機自身進出油口大小。

吸油管道盡可能靠近油箱，吸油管長度≤4m。特殊安裝條件管道須加長，請聯系廠家技術。

若本設備安裝于油箱的上方時，請控制吸油的垂直高度＜0.6米。（特殊安裝條件需聯系廠家）。

【警告】禁止將本裝置串接于液壓系統回路，否則會導致循環油泵的油封開裂，從而漏油。

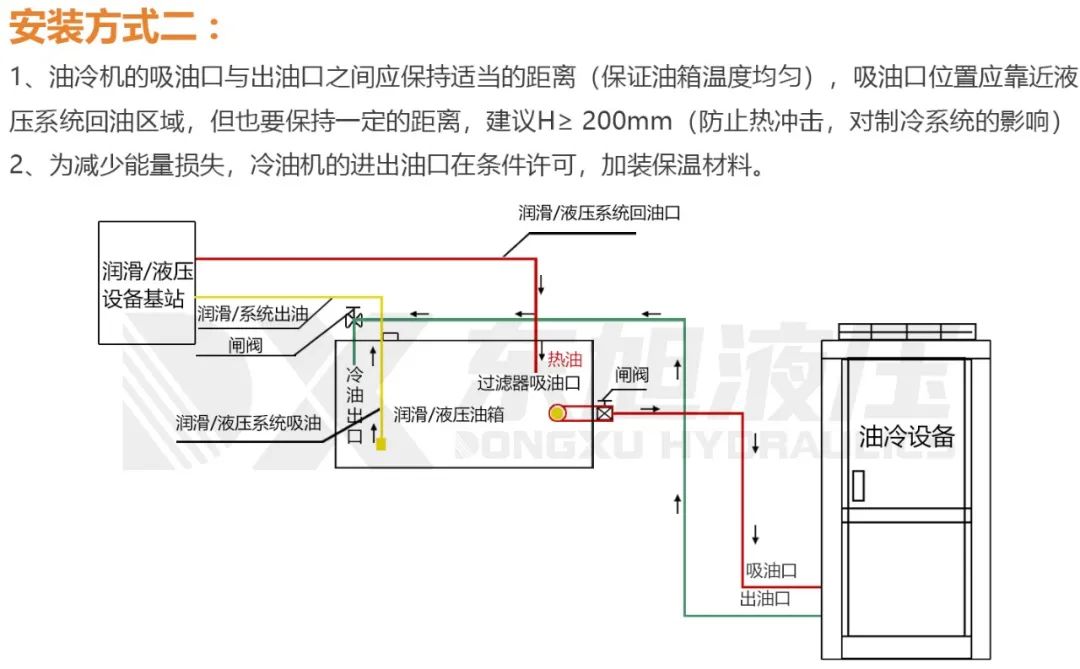

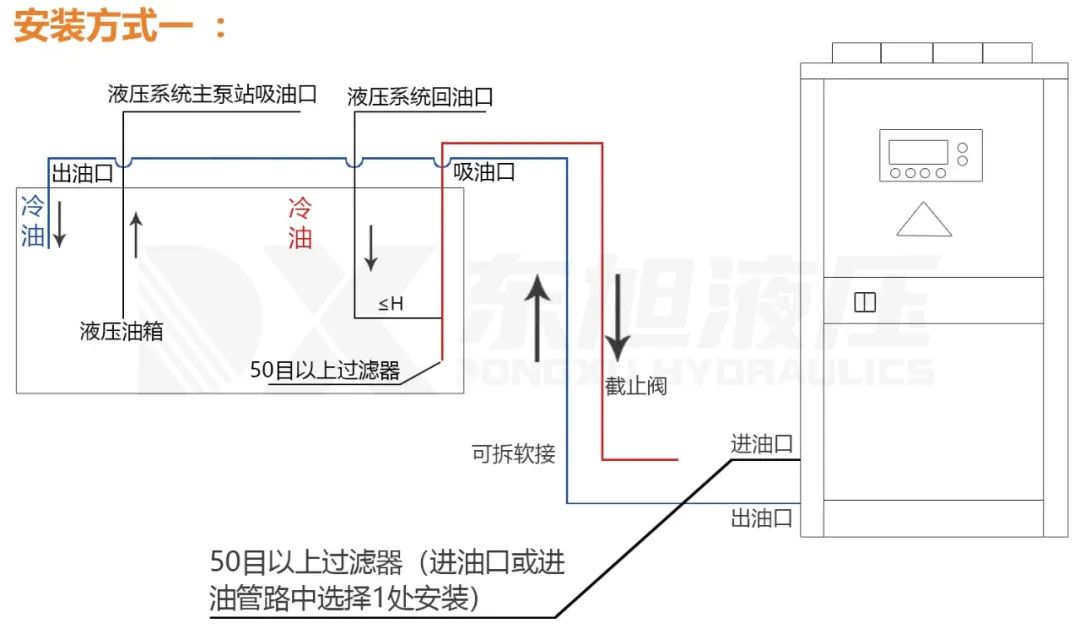

安裝示意圖及使用注意示意
